Tutoriel : dessiner une boîte de conserve avec Illustrator

The English version of this post is here…

Pour découvrir le contenu de ce blog visitez la page « sommaire ».

Le dessin d’une boite de conserve est très facile avec Adobe Illustrator. Je vais essayer de le montrer en quelques clics avec l’outil « Effet-3D-Révolution ». Le résultat final est présenté ci-dessous :

Le plus difficile est de réaliser l’étiquette !

Pour cela, je suis allé sur le net rechercher une image de canard et j’ai trouvé celle-ci :



Je l’ai donc reproduit et ensuite je l’ai coloré grâce à un filet de dégradé comme ci-dessous :



Ensuite, j’ai rajouté le texte (imaginaire) de l’étiquette :



Et enfin, j’ai mis un fond avec un dégradé de 5 couleurs (angle 0°) comme ceci :

·         Emplacement 0%, RVB = 121, 110, 97
·         Emplacement 39%, RVB = 165, 130, 86 (répartition : 59-41%)
·         Emplacement 60%, RVB = 213, 178, 141 (répartition : 48-52%)
·         Emplacement 80%, RVB = 229, 180, 114 (répartition : 54-46%)
·         Emplacement 100%, RVB = 196, 154, 108 (répartition : 50-50%)

Pour plus d’informations sur cette notation voir le post « notation des dégradés de couleurs ».

L’étiquette est à présent terminée, la boite de conserve est un jeu d’enfant…

Pour cela, tracer le profil correspondant à une moitié du contenant avec une couleur RVB = 254, 205, 142 comme ci-dessous :

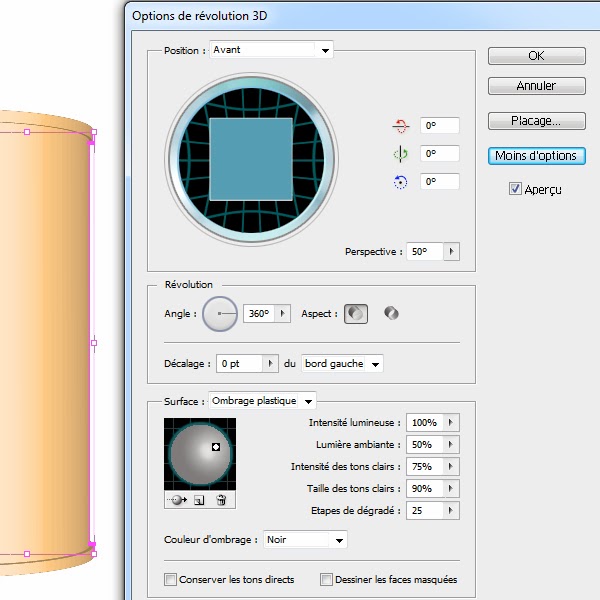

Et utiliser « l’Effet-3D-Révolution » avec les options suivantes :

·         Position = Avant
·         Angle de rotation X, Y, Z = 0°
·         Perspective : 50°
·         Angle de révolution : 360°
·         Décalage : 0 pt. Du bord gauche
·         Option de surface : Ombrage plastique
·         Intensité lumineuse : 100%
·         Lumière ambiante : 50%
·         Intensité des tons clairs : 75%
·         Taille des tons clairs : 90%
·         Etapes de dégradé : 25
·         Couleur d’ombrage : Noir



Je rajoute un tracé pour rehausser le dessus de la boite avec un dégradé de 4 couleurs (angle 0°) comme ceci :

·         Emplacement 2%, RVB = 136, 95, 60
·         Emplacement 24%, RVB = 106, 75, 44 (répartition : 54-46%)
·         Emplacement 60%, RVB = 213, 178, 141 (répartition : 50-50%)
·         Emplacement 100%, RVB = 165, 130, 86 (répartition : 54-46%)



Enfin, je « colle » l’étiquette sur la boite et lui applique un Effet-Déformation-Renflement avec 10% d’inflexion horizontale :

Et le résultat est celui montré plus haut !
